解析被動環形網安裝工序方法（二）

　　6、被動環形網鋼柱及拉錨繩、防傾倒繩、邊垂繩安裝

　　(1)將鋼柱順坡向上放置并使柱腳位于基座上(防傾倒繩連接耳板必須朝上,以確保鋼柱就位后該耳板朝向下坡側),對準鉸接孔,插入鉸接銷管并用開口銷鎖定

　　(2)按每?jī)筛唤M將上拉錨繩(偏轉處有增加的上拉錨繩時為三根)的掛環掛到柱頂下披側的兩個掛座管之間,然后將上拉錨繩的繩頭端穿過對應的錯桿環套;

　　(3)將側拉錨繩掛環掛到端部銅柱頂上下坡側的四個掛座管之間,另一端連接到端柱外的下坡側錨桿C上

　　(4)將支撐繩分段處、系統朝上坡側偏轉處的中問加固拉錨繩或下拉錨繩掛環掛到所在柱頂面下坡側的掛座管或U形座上,繩頭端穿過對應的錨桿環套

　　(5)已掛入拉錨繩的各掛座處插入銷桿(銷桿為帶單或雙螺母的蝶栓,注意端柱處銷桿略粗),除中間加固拉錨繩和下拉錨繩處用兩個蝶母稍作鎖定外(之后需解開鎖定置入上支撐繩再最后鎖定),其余待緩沖繩就位后再用螺母鎖定;

　　(6)緩慢立起鋼柱,通過拉錨繩的收放來按設計初步調整好鋼柱的方位,之后用兩個繩夾將拉錨繩與鋼絲繩錨桿暫時連接(安裝上支撐繩后可能需要再次通過拉錨繩來最終調整鋼柱的方位,宜在之后安裝全部繩夾并緊固)

　　(7)需設置防傾倒繩處(設置原則見安裝標準圖),用5/8”卸扣和繩夾在鋼柱下部的耳板與基座下坡側U形座上的連接孔間安裝防傾倒繩

　　(8)將邊垂繩的繩頭端自外側向內側從端部鋼柱柱頂上坡側兩根掛座管間穿過(與上拉錨繩交叉處應從其掛環內穿過)向下繞至基座處從其繩槽穿過,使兩端在端部鋼柱外側即側拉錨繩一側交匯,手動張緊后用繩夾緊固連接

　　7、被動環形網上支撐繩及其緩沖繩安裝

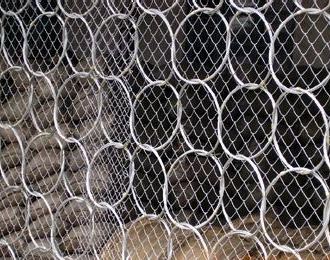

　　8、被動環形網的安裝

　　(1)為便于后續安裝作業,建議在相鄰鋼柱間的適當高度處張拉固定一根臨時行走通道繩

　　(2)環形網的起吊就位方法宜根據現場施工場地、機具(起吊滑輪組、鋼絲繩、粗麻繩、葫蘆、梯子等)、人力條件以及經驗和習慣而定

　　(3)連接

　　將端部網片外側邊沿網環各用一個5/8”卸扣連接到邊垂繩上(注意最頂上一個網環可連接到限位銷桿上)網片間連接處,每個邊沿列網環各用兩個1/2”卸扣連接到鄰近網片邊沿列的兩個相鄰網環上(有一組對角頂?shù)拙W(wǎng)環僅為一個),用卸扣將全部上下邊沿網環連接到上下支撐繩或其緩沖繩上

　　9、被動環形網格柵安裝

　　格柵鋪掛在環形網的上坡側,應疊蓋環形網上沿并折到網的下坡側約15cm,用扎絲固定到網上;格柵底部應沿斜坡向上敷設0.5m左右,并宜用一些石塊將格柵底部壓住;相鄰格柵間疊蓋約10cm;用扎絲將格柵固定到環形網上,每平方米固定至少4處。
